Fiz um banco inclinável, porém estou com um pequeno problema. Na parte aonde é fixado o encosto, a movimentação fica bem rígida. Pois, consiste apenas um parafuso apertando.Gostaria de uma solução para este tipo de situação.

O que achei mais cabível no momento, foi colocar rolamento nas duas extremidades, soldando-os. Acha que é uma boa idéia?! Aceito sugestões.

Rolamentos

Editado 29/03/2016 às 01:23 03/29, 2016 por ronaldo.ferreira

vc pode colocar um mancal tipo esse aqui da imagem

a movintação ficou rigida porque vc usou porca comun e apertou muito.

 O problema de se usar porcas comuns é q se vc aperta muito fica travado e se apertar pouco o parafuso vai ficando com folga, usa essa aqui da imagem abaixo que tem borracha no interior e quando apertar deixa ela no ponto ideal de movimentação a borracha impede que a porca saia do lugar.

@Praise Agradeço o retorno. Quanto ao mancal, fica complicado por causa do tamanho. O metalon tem apenas 4cm e o espaço de encaixe também tem apenas 4cm. Notei pela imagem que ele é bem grosso, ficaria complicado pra soldar e também encaixar. Se tiver alguma dica de como colocar o mancal, agradeço.

Quanto a porca com a borracha, não conhecia. Vou comprar e testar, talvez nem precisa de uma intervenção no banco.

Muito obrigado. Se tiverem alguma outra sugestão agradeço.

Posta umas fotos com mais detalhes, assim fica mais fácil de achar uma solução para o problema,

abraço

12 horas atrás, Praise disse:

Posta umas fotos com mais detalhes, assim fica mais fácil de achar uma solução para o problema,

abraço

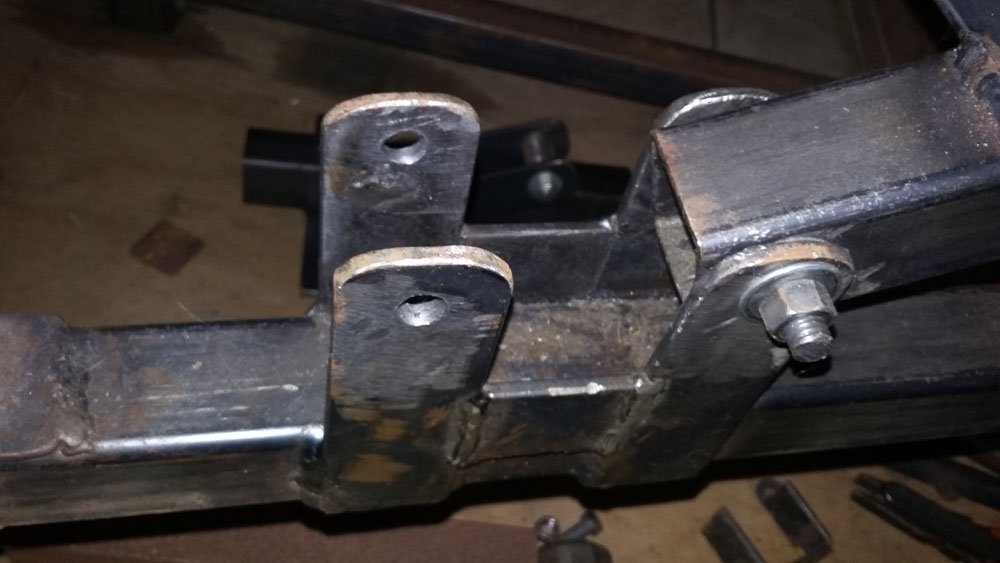

Não sei se está adequado as fotos pra ajudar na análise. Se precisar de mais fotos, pode pedir. Agradeço pelo atenção.

Tem as dimensões desse banco?

acho que a porca com borracha já resolve o problema é só não apertar muito.

1 minuto atrás, Praise disse:

acho que a porca com borracha já resolve o problema é só não apertar muito.

Cara, comprei a porca com borracha. O problema é que se não apertar, o encosto balança. Isso é um grande problema quando treinar com o encosto inclinado. Minha única solução seria colocar rolamentos mesmo, fazer um "sistema" parecido com as roldanas.

Vlw de qualquer forma.

Entendo!

No meu banco usei metalon 50x50 parede de  2,65 mm e parafuso com porca desse tipo com

borracha e ficou top.. a unica diferença é q usei parafuso com teor de carbono maior, que é muito mais resistente.

Pelo que vi se vc for colocar mancal vai ter que modificar algumas coisas no seu projeto, manda uma foto dele inteiro dai fica mais fácil de opinar.

abraço.

Editado 11/02/2017 às 21:30 02/11, 2017 por Praise

@Praise Cara, que banco fantástico, muito bom mesmo. Fiquei com um pouco de inveja hein, ficou lindo d+.

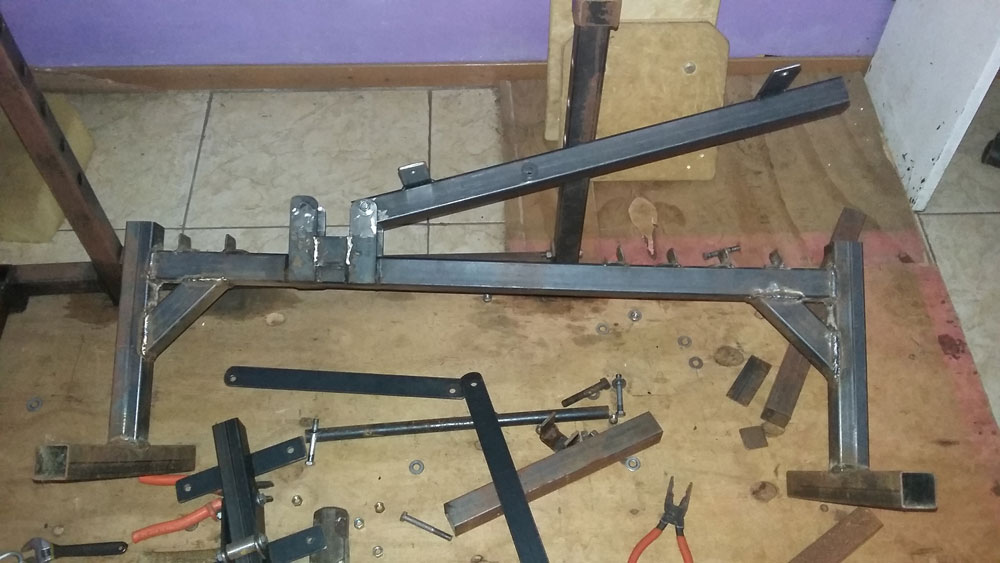

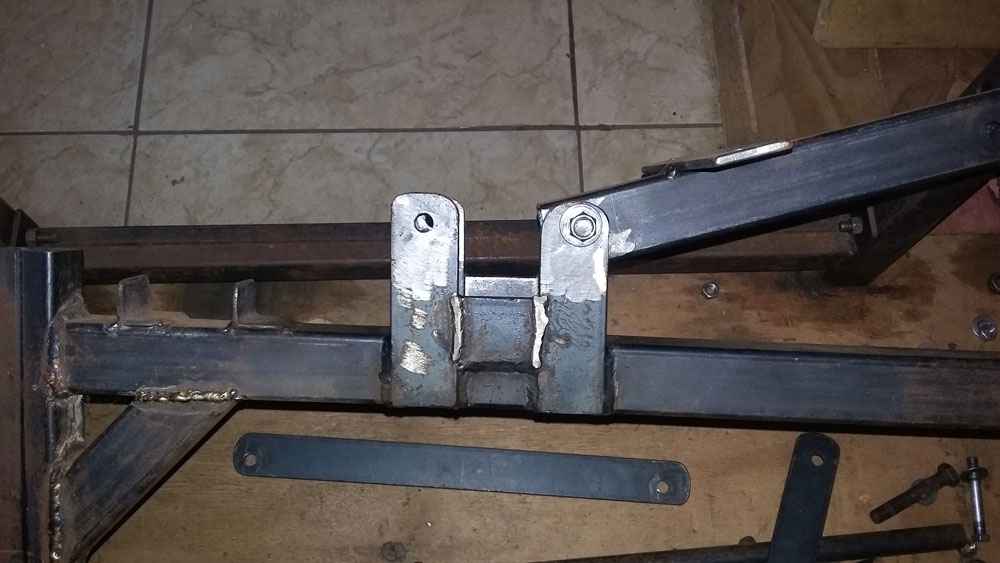

Não tem problema em modificar o projeto, já estou com está intenção na verdade. Pois preciso corrigir esse problema. Segue as fotos:

Queria fazer algo utilizando esse peça:

Pensei em fazer essa peça e soldar embaixo do encosto, aonde está furo (iria tapar o buraco, aonde coloca o  parafuso no encosto)

Editado 5/04/2016 às 00:06 04/5, 2016 por ronaldo.ferreira

Ficou muito bom o banco, usar os rolamentos é uma boa ideia, a essas altura imagino q já tenha achado uma solução para o problema, tem fotos ai

boa noite pessoal, sei que tou ressuscitando o topico. me interessei por esse ramo de aparelhagem de academia, mas antes mesmo de começar, me surgiram duvidas, e uma delas é justamente essa peça, falo dessa bucha de ferro rolamentada, ao meu ver isso é um tubo redondo, talvez de 2", nao da pra saber e com um rolamento em cada ponta, ate entao tudo bem, um tubo desse redondo, so encontro no maximo de 2mm, que ainda é muito fino, na imagem deve ser algo entre 4 e 6mm, quero saber o nome correto, e a outra dificuldade é em como colocar o rolamento dentro, pois creio que com o tempo, ele poderá se deslocar. os mais experientes, queria saber como é fabricado essa peça.

Em 04/04/2016 at 21:04, ronaldo.ferreira disse:

6 horas atrás, mauriciocsf disse:

boa noite pessoal, sei que tou ressuscitando o topico. me interessei por esse ramo de aparelhagem de academia, mas antes mesmo de começar, me surgiram duvidas, e uma delas é justamente essa peça, falo dessa bucha de ferro rolamentada, ao meu ver isso é um tubo redondo, talvez de 2", nao da pra saber e com um rolamento em cada ponta, ate entao tudo bem, um tubo desse redondo, so encontro no maximo de 2mm, que ainda é muito fino, na imagem deve ser algo entre 4 e 6mm, quero saber o nome correto, e a outra dificuldade é em como colocar o rolamento dentro, pois creio que com o tempo, ele poderá se deslocar. os mais experientes, queria saber como é fabricado essa peça.

Os rolamentos tem dimensões específicas para encaixe, provavelmente a peça onde ele está montada foi torneada, ficando com a dimensão específica para o rolamento. Todas as informações podem ser encontradas no catálogo do rolamento. Eu particularmente acho um exagero colocar rolamento no banco, mas cada um com suas preferências.

De uma olhada nesse video https://youtu.be/rAylbiDbwIU?t=550, ele usa um sistema de barra redonda maciça "coberta" de um tubo redondo, essa peça foi feito sob medida ou tem pra vender?

@ronaldo.ferreira, acredito que ele mesmo fez, mas não é nada complicado de fazer em casa ou numa serralheria, basta você passar um pedaço de tarugo maciço dentro de uns pedaços de cano de ferro e depois soldar um pedacinho de chapa em cada ponta do tarugo para que fique fixado no lugar. Acho que fazer desse jeito é mais fácil que fazer com rolamentos e fica com uma boa movimentação

Em 25/01/2017 at 08:21, TrintãoSarado disse:

Os rolamentos tem dimensões específicas para encaixe, provavelmente a peça onde ele está montada foi torneada, ficando com a dimensão específica para o rolamento. Todas as informações podem ser encontradas no catálogo do rolamento. Eu particularmente acho um exagero colocar rolamento no banco, mas cada um com suas preferências.

sim, mas no caso ai do ronaldo, como ele fez em casa, provavelmente nao foi torneado. eu procuro a maneira mais barata de fazer, mas que fique seguro.

Em ‎10‎/‎02‎/‎2017 at 23:54, mauriciocsf disse:

sim, mas no caso ai do ronaldo, como ele fez em casa, provavelmente nao foi torneado. eu procuro a maneira mais barata de fazer, mas que fique seguro.

Então faz como o @Kauan Barretoexplicou, é seguro e barato.
